Air780EX2/EX2T/EX2T-3.3V核心板使用说明

用户2971

6月4日修改

一，背景说明；

1.
Air780EX是合宙早期的一款模组，最主要的特点是四周为邮票孔设计，方便焊接；​

2.
Air780EX跟合宙早期的其它4G Cat.1模组一样，默认支持AT指令，自己可以根据需要做LuatOS二次开发；​

Air780EX支持AT指令时的管脚图如下：

Air780EX支持LuatOS二次开发时的管脚图如下：

5.
需要特别说明的是，Air780EX支持AT指令功能的模组，分为两个型号：​
串口电平为1.8V，Air780EX；​
串口电平为3.3V，Air780EX-3.3V；​
从我们的统计来看，Air780EX-3.3V更符合大家的欢迎，说明在实际的工业应用中，3.3V比1.8V更常用；​

6.
Air780EX是合宙19年的模组方案，出货量在减少，供应链成本在增加，并且不排除Air780EX近几年主芯片会有停产的可能；​

7.
基于此，我们使用最新的芯片平台，设计开发了三款新型号用来替代Air780EX；​

•
Air780EX2，用来替代Air780EX的LuatOS版本；​
Air780EX2和Air780EX的管脚区别请看：​Air780EX2与Air780EX的管脚对比；​

•
Air780EX2T，用来替代Air780EX的AT版本，串口电平默认1.8V，可以直接替代；​

•
Air780EX2T-3.3V，用来替代Air780EX的AT版本(Air780EX-3.3V)，串口电平默认3.3V，可以直接替代；​

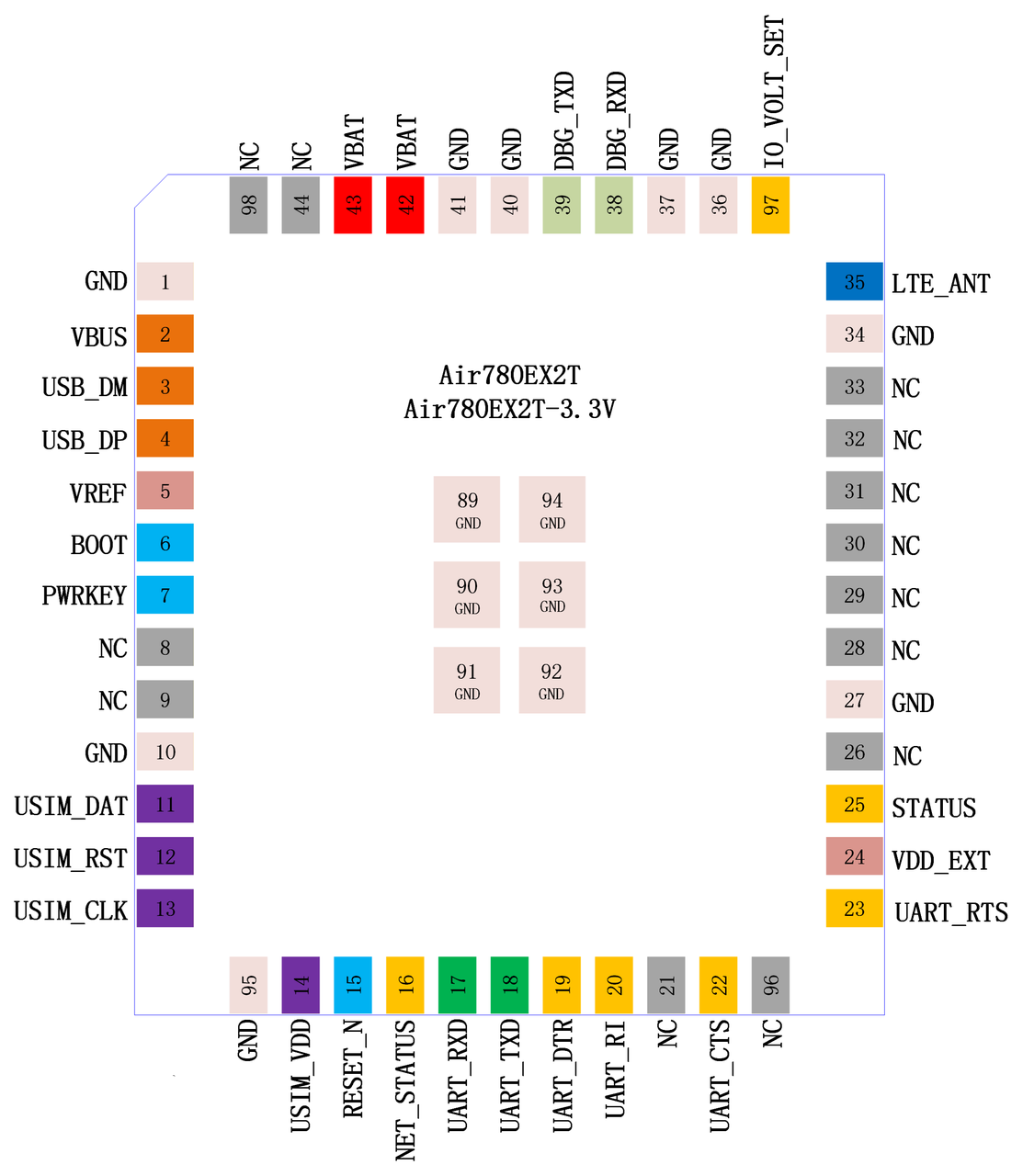

三款模组的管脚图如下，其中Air780EX2T和Air780EX2T-3.3V管脚是一样的；​

54%

46%

二，核心板说明；

1.
为了方便调试，我们生产了三个型号的核心板；​

51%

49%

Air780EX2/EX2T/EX2T-3.3V核心板使用说明​
